色婷婷一区二区三区四区成人网丨人妻中出无码一区二区三区丨成人无码免费一区二区三区丨免费va人成视频网站全丨玩丰满熟妇xxxx视频

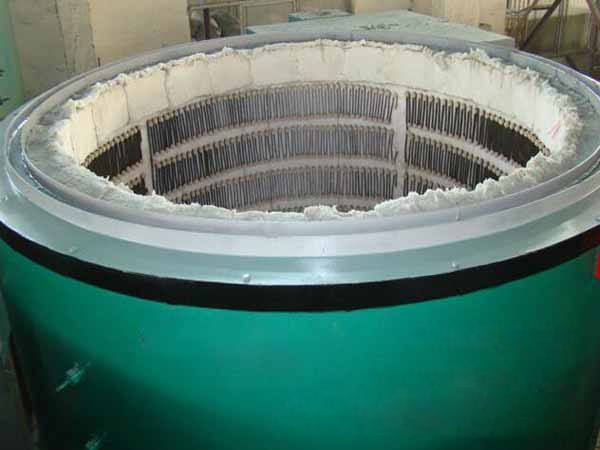

井式電阻爐氣體滲氮工藝操作介紹

豫備處置確定準繩：

1、一般布局鋼件用調質處置，低溫回火溫度應比滲氮溫度高20~40ºC，保溫時間不宜太長

2、對打擊韌度值請求低的整機，可采納正火，但正火冷卻速率要快，斷面尺寸較大的整機不得用正火

3、38CrMoAl鋼應采納調質，不然滲層中易呈現針狀氮化物，工、模具鋼滲氮前，須經淬火、回火處置，不得用退火

4、對頎長、薄壁、復雜和緊密的整機，滲氮前須進行一次或屢次去應力處置，去應力溫度一般低于調質回火溫度，高于滲氮溫度，如處置后變形超差，進行改正后再次按原工藝去應力一次，直至變形量徹底及格為止 籌備事情：

1、裝備籌備

1）滲氮前對控溫儀表、液氨瓶、流量計、氨分化測定儀、各類管路體系做周全查抄，包管裝備的畸形運轉和使用，爐內溫差應小于10ºC

2）枯燥劑經常使用氧化鈣、氯化鈣等，經常使用焙燒過的氧化鈣，如生效應調換或烘干

3）滲氮介質用水的體積分數小于0.2%的液氨為宜

4）按照井式氮化爐的形狀、尺寸、品質和技能請求，籌備好吊具，使用前應當真查抄是否齊備靠得住，并洗濯清潔

2．整機的籌備

1）井式滲氮爐的概況粗拙度Ra1.6μm如下，概況不得有拉毛，碰傷及生銹等缺點，不能實時處置的整機須涂油庇護，以避免生銹

2）易畸變的整機，應展望畸變量，并做好記實

3）試樣的材質及事后熱處置均與整機雷同，試樣尺寸為ф（20~30）妹妹×(6~10)妹妹，試樣3~5件，并編號放在有代表性的分歧地位

4）當真洗濯整機，吊裝入爐時，再用干凈汽油擦凈，以包管整機的干凈度

5）將洗濯清潔的整機裝入滲氮爐中，對付易變形的頎長桿件必需垂直懸掛，間距要平均，不要堵排氣孔，整機不得超越有用加熱區的范疇 工藝范例簡直定：

1．滲氮溫度

1）經常使用500~530ºC，能包管氮化物有較大的彌散度，硬度最高 2）隨滲氮溫度降低，滲層深度增長，而硬度明顯低落，大于550ºC滲氮，大都鋼種的最高硬度低于1000HV 3）用兩階段或三階段滲氮時，第二階段的溫度常低于560ºC

2．滲氮時間

1）滲氮層隨滲氮時間耽誤而增厚。早期增加率大，今后漸趨遲鈍，遵守拋物線紀律，一般滲速在0.01妹妹/h左右 2）隨保溫時間耽誤，氮化物匯集長大，硬度降低。溫度越高，時間越長，長大越鋒利 3．氨分化率 1）氨分化率節制在25%~40%較好，活性氮原子至多，整機概況大量吸取氮

2）氨分化率跨越60%，氛圍中氫的體積分數達52%，發生脫氮感化，大量氮份子和氫份子停滯于整機概況，使氮原子不被吸取，滲層減薄

3）一階段或二階段滲氮，強滲氨分化率分18%~30%，分散時氨分化率為40%~60%較抱負

滲氮操縱：

1．升溫：升溫前應通氨排氣，氨氣流量是畸形使用流量的2倍以上，對變形請求嚴酷的，采納門路升溫，在200~250ºC、400~450ºC各保溫1~2h，也能夠使升溫速率小于50ºC/h，在靠近保溫時間時，應加大氨量，使分化率節制在工藝請求上限

2．排氣：一般邊升溫邊排氣，在150~200ºC內排空，在排氣進程中可以用pH試紙（試紙用水浸潤，遇氨氣變藍色）或玻璃棒（玻璃棒沾鹽遇氨氣有白煙排擠）法子查抄爐罐及管道密封環境 排氣階段，不竭通入氨氣，使爐氣壓力到達200~400Pa，因為氨氣易溶于水，所以測定氨分化率的U形管中凡是裝入油。在滲氮罐中，氛圍不清作，不能點燃排氣管，在升溫階段氨分化率可達70%，爐氣中氨的體積分數大于95%時，可削減氨流量，并連結爐內正壓

3．保溫：當溫度到達工藝劃定溫度后，調理氨流量，使氨分化率節制在18%~35%，并起頭計較保溫時間，這時候爐壓在200~600Pa，在滲氮進程中，采納調理氨流量的法子來節制氨分化率，一般每隔15~30min測一次氨分化率，在保溫進程中，爐溫上下毛病應小于5ºC，在靠近保溫竣事時，應從取樣孔中掏出試樣，進行需要的闡發

4．脫氮冷卻：在滲氮全部階段竣事后，封閉排氣閥門，削減氨流量，保溫2h，使氨分化率大于70%，使整機概況氮濃度低落，削減概況脆性。爾后停電降溫，繼承向爐內通入少許氨氣，使爐子連結正壓，爐溫降至150ºC如下可遏制供氨出爐，整機出爐應防止碰撞
